油浸式變壓器技術規范書

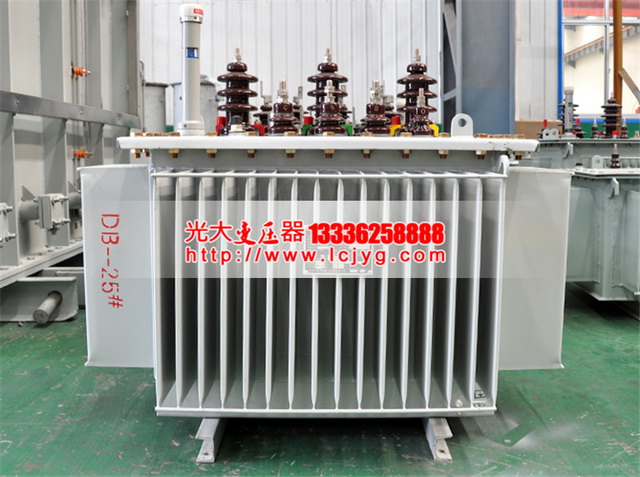

　　油浸式變壓器的技術是不斷地進行改善的，也是需要不斷地進行提高的，尤其是現在的效率在不斷地進行提高，那么油浸式變壓器的技術也是在不斷地進行相應提升才好。油浸式變壓器技術需要進行規范的，常見的油浸式變壓器技術規范有哪些呢?我們還是和大家看一下油浸式變壓器技術規范書吧：

　　1 過負荷能力

　　1.1 短時過負荷能力及負荷運行時間應滿足下表要求:

　　過 電 流 (%) 允許運行時間 30 120 45 80 60 45 75 20 100 10

　　2 工頻電壓升高時運行持續時間

　　油浸式變壓器對于額定電壓的短時工頻電壓升高倍數的持續時間應符合下表: 負荷狀況 項目 工頻電壓 升高倍數 持續時間 空 載 滿 載 相—相 1. 1 1. 05 相—地 1.1 1.05 1. 1 1.1 1. 25 1.25 <20s 1.

　　50 1.90 <1s 1. 58 2.00 <0.1s 連續 連續 <20min 3 承受短路的能力

　　3.1 油浸式變壓器應能承受如下短路電流作用，而無機械和熱損傷。

　　當油浸式變壓器低壓側三相短路時,高壓側為無窮大電源供給短路電流。 當油浸式變壓器高壓側三相短路時,低壓側為無窮大電源供給短路電流。 4 油浸式變壓器總損耗

　　應滿足GB6451-99表24(低損耗)數據的規定。 5 允許誤差

　　油浸式變壓器參數誤差不應超過GB1091-1996的規定。 6 套管

　　6.1 油浸式變壓器出線套管應符合GB4109-88的規定。

　　6.2 油浸式變壓器套管應能承受如下外力的作用,其靜態安全系數為3.2～3.5。 水平縱向拉力： 1500N 水平橫向拉力： 1500N

　　垂直力： 1250N

　　7 油浸式變壓器油

　　7.1 油浸式變壓器油為DB-25,應符合GB2536-81標準規定,油介質損失角在油溫900C時應不大于0.5%。油浸式變壓器油用克拉瑪依(新疆)。

　　7.2 應避免油箱內的油流出現湍流或直接沖擊任何絕緣體部分,對于線圈漏磁問題在結構上予以充分考慮。

　　7.3 油浸式變壓器儲油柜選用BPI式波紋膨脹儲油柜。(沈陽海為有限公司生產)，油位指示器用針式的。 8 絕緣水平

　　全波沖擊及耐壓試驗標準應符合GB311-83規定及GB1091～5-1996的規定。 9 局部放電

　　在1.5倍最高相電壓下測試的局部放電量應小于500PC,測試方法按“IEC”標準。

　　10 油浸式變壓器外殼及冷卻器強度及密封應符合GB/T6451.5-1995要求,二者應提出報告。

　　11 油浸式變壓器底座要求水平放置，箱頂升高坡度應符合GB/T6451.5-86的要求，瓦斯繼電器應采用防震型，帶防雨罩。瓦斯繼電器與油浸式變壓器本體軟連接。(瓦斯繼電器為沈陽特種繼電器產品)

　　12 油浸式變壓器配壓力釋放裝置,并提供出廠試驗報告。 13 套管引線裝拆處應留有人孔或手孔。

　　14 應有信號溫度計，有遠距離測溫元件采用Pt-100感溫包，提供出廠

　　試驗報告。

　　15 油浸式變壓器鐵芯應經小套管從油箱上部引出接地，并考慮運行檢測方便。

　　16 抗震要求

　　水平加速度： 0.4g 垂直加速度: 0.2g

　　17 產品外殼加工按標準生產,平頂,垂直套管，油箱為折板式。 18 所有螺栓、螺母采用防腐，保證不銹蝕。

　　5. 質量保證及試驗

　　5.1 設備制造應遵守有關的標準和規范 5.2 設備性能要求

　　5.2.1油浸式變壓器運到現場后，如運輸中無問題，只需外部檢查，可不經吊罩檢查便能可靠投運，廠家應對不吊罩作出承諾。承包方派人到現場指導檢查及安裝。油浸式變壓器總裝前三天，通知需方現場監造。

　　5.2.2 油浸式變壓器質量保證期應按國家規定執行。 5.3 對配套設備的要求

　　5.3.1 油浸式變壓器所有附件應清潔干凈，并在廠內預組裝一次。油浸式變壓器外購件由油浸式變壓器廠負責維修。

　　5.3.2 油浸式變壓器所有外購附件，應由承包方選用經鑒定的產品，并附有相應的產品合格證和安裝使用說明書，并對該產品質量負責。

　　以上是常見的油浸式變壓器的技術的相關的規范的標準和各種的規范書供大家進行參考，對于油浸式變壓器來說也是需要注意很多的問題的，油浸式變壓器的技術要做好各種的規范標準，這樣的話油浸式變壓器才會提升性能，使得油浸式變壓器更加安全和穩定。更多的油浸式變壓器的信息請關注我們的網站!
