油浸式變壓器接線規范

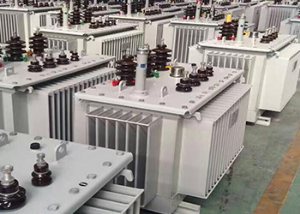

　　油浸式變壓器是一種常見的電力設備和用電器，對于油浸式變壓器而言都是用到它的各種的接法的，只有油浸式變壓器的接法合適，油浸式變壓器的運行才會更加安全，它的運行才會更加有保障。比較常見的油浸式變壓器的接法是有兩種的，大家可以根據它的實際情況進行合理進行選擇。但是一定要連接正確和準確，這樣的話油浸式變壓器才會更加變得安全。對于油浸式變壓器的連線應該要這樣進行連接：

　　常見的油浸式變壓器繞組有二種接法，即“三角形接線”和“星形接線”;在油浸式變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線;“11”表示油浸式變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

　　油浸式變壓器的聯接組別的表示方法是：大寫字母表示一次側(或原邊)的接線方式，小寫字母表示二次側(或副邊)的接線方式。Y(或y)為星形接線，D(或d)為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。

　　“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

　　油浸式變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我國只采用“Y，y”和“Y，d”。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y后面加字母n表示。n表示中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上?！?2”在新的接線組別中，就以“0”表示。

　　目前油浸式變壓器廠家運用的油浸式變壓器的接線方法主要有：三角型接法和星型接法兩種。

　　常見的油浸式變壓器的連接的方式和連接的步驟就是以上給大家介紹的，對于油浸式變壓器的連線一定要注意相關的步驟，這樣的話油浸式變壓器才能夠更加安全的運行。更多的關于油浸式變壓器方面的知識請咨詢我們的廠家或者是關注我們的網站進行詳細溝通和了解!
